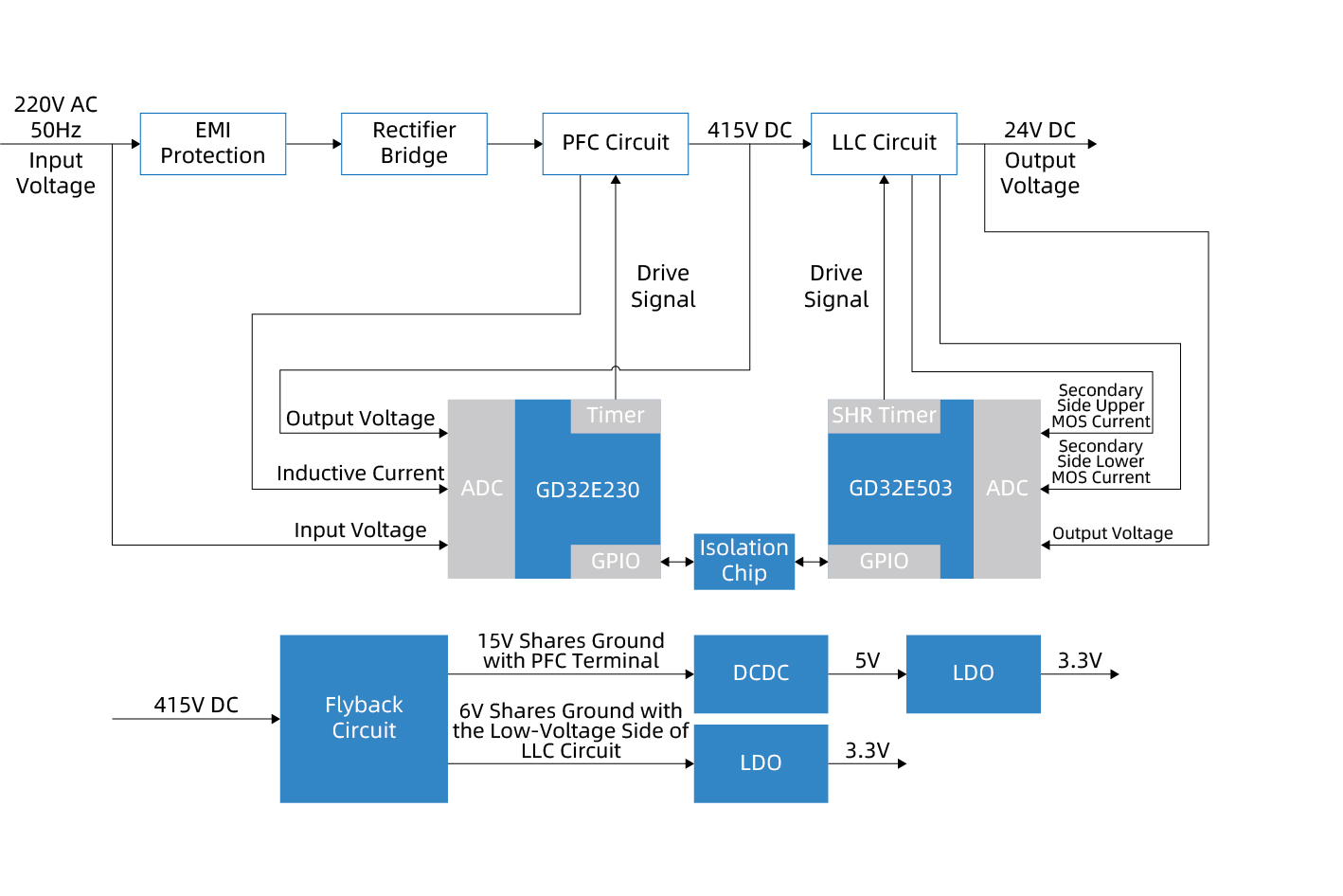

GD32E503R SMPS PFC+LLC规划由PFC和LLC两部门组成
，PFC部门使用GD32E230C芯片节造
，输入220V互换电
，输出415V直流电压；LLC部门使用GD32E503R芯片节造
，输入415V直流电压
，输出24V直流电压

。该规划提供SWD接口、USART调试口、蜂鸣器及散热电扇等表设资源
，可实现过压、欠压检测、过流检测和过热检测等多种；ぶ澳

。

PFC全称Power Factor Correction（功率成分校对电路）
，是一种提高电路功率成分的电路
，常用于100W以上的电器中

。PFC电路能够使电流波形追随电压波形
，提高电路的有功功率
，抑造电流谐波

。

LLC谐振电路是一种转换效能较高的DC/DC电路
，因其电路中蕴含谐振电感Lr
，励磁电感Lm和谐振电容Cr
，故而称为LLC电路

。LLC电路能够在全负载领域内实现MOS管等开关器件的软开关
，降低开关器件的开关损耗
，提升转换效能
，常用于百瓦级、千瓦级的电路中

。
